Высокая температура — это незаметный убийца гидравлических систем, и она убивает дважды. Она старит масло. Как правило, окисление примерно удваивается на каждые 10°C выше примерно 60°C, поэтому масло, рассчитанное на тысячи часов работы, может прослужить в условиях, значительно меньших, чем это время. И после примерно 82°C, Уплотнения, шланги и присадки к маслу быстро изнашиваются, затвердевают и трескаются, что приводит к протечкам и загрязнению. Повреждения, начинающиеся с измерения температуры, заканчиваются заменой компонентов.
Утверждение о том, что значение “удваивается каждые 10°C”, является упрощением принципа Аррениуса, примененного к сроку службы смазочных материалов, и оно полезно, но не является точным: реальная скорость изменения ускоряется с повышением температуры, а не остается постоянной. Базовая зависимость ближе к следующему: Log(L) = kl + 4750/(T+273), где L — срок службы в часах, T — рабочая температура в °C, а kl — константа, определяемая химическим составом смазочного материала. Правило 10 °C следует рассматривать как предупреждающий знак, а не как таймер обратного отсчета.
| Температура | Что происходит |
|---|---|
| 40–60°C | Стандартный целевой диапазон для большинства промышленных гидравлических систем |
| При температуре выше ~60°C | Скорость окисления резко возрастает; срок службы масла сокращается задолго до появления каких-либо видимых симптомов. |
| Поддержание температуры выше ~82°C. | Составы уплотнителей и шлангов быстро разрушаются; ускоряется распад присадок; за этим следуют протечки и загрязнение. |
Проблема в том, что у ошибки "перегрев" может быть множество причин, и попытки устранить их наугад отнимают много времени. Лучше разбирайтесь с деревом неисправностей по порядку.
Во-первых, подход: порождение против отторжения.
Любая проблема перегрева связана с одной из двух причин: система... изготовление слишком сильный нагрев или отклонение Слишком мало. Разделите все причины на эти две категории, и диагноз перестанет быть догадкой.
Тепло выделяется всякий раз, когда гидравлическая энергия преобразуется в трение вместо работы: внутренняя утечка через изношенные детали, проталкивание жидкости через сужения или работа насоса, преодолевающего неисправность. Тепло отводится через поверхность резервуара и, в основном, через охладитель. Перегрев означает, что одна сторона этого баланса смещается.

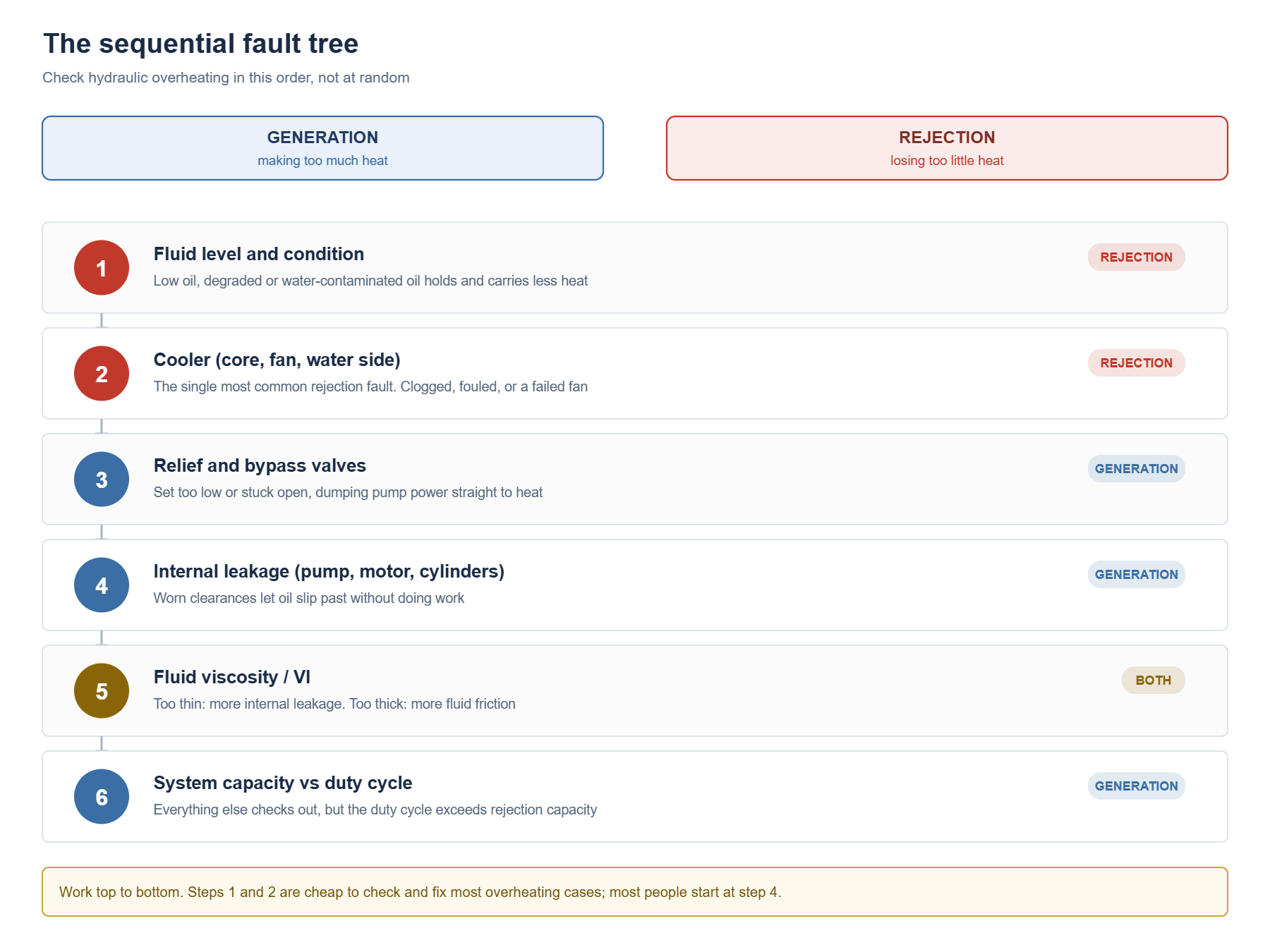

Последовательное дерево отказов
Проверяйте в следующем порядке, начиная с самых дешевых и распространенных вариантов:
| Заказ | Проверять | Ведро |
|---|---|---|
| 1 | Уровень и состояние жидкости | Отказ |
| 2 | Система охлаждения (ядро, вентилятор, водяное охлаждение) | Отказ |
| 3 | Предохранительные и перепускные клапаны | Поколение |
| 4 | Внутренняя утечка (насос, двигатель, цилиндры) | Поколение |
| 5 | Вязкость жидкости / VI | Оба |
| 6 | Зависимость мощности системы от рабочего цикла | Поколение |
- Уровень и состояние жидкости. Низкий уровень масла означает меньший объем, поглощающий и отводящий тепло, и более короткий период пребывания масла в резервуаре для охлаждения. Долейте масло и проверьте, не испортилось ли оно или не загрязнено водой (см. вода в гидравлическом маслеОтработанное масло нагревается сильнее.
- Охладитель. Наиболее распространенная причина утечки тепла. Засорение радиатора воздухоохладителя, загрязнение водяного контура, неисправность вентилятора или засорение/образование накипи в водяном клапане — все это препятствует отводу тепла. Перед тем как предполагать наличие внутренних неисправностей, проведите осмотр и очистку.
- Предохранительные и перепускные клапаны. Слишком низкое давление в предохранительном клапане, его частичное заклинивание в открытом положении или треснувший байпасный клапан приводят к сбросу масла под высоким давлением непосредственно в бак, преобразуя мощность насоса непосредственно в тепло. Непрерывный поток масла через предохранительный клапан — это классический пример скрытого нагревателя. Проверьте настройки и наличие внутренних утечек.
- Внутренняя утечка в насосе, двигателе или цилиндрах. Изношенные зазоры позволяют маслу под высоким давлением просачиваться внутрь, не совершая работы; эта потерянная энергия преобразуется в тепло. Признаком этого является превышение допустимого расхода при сливе масла из корпуса насоса.
- Неправильная вязкость масла. Слишком жидкий состав увеличивает внутреннюю утечку (больше тепла); слишком толстый состав увеличивает трение жидкости (больше тепла). Оба конца неправильного VG-материала перегреваются; диапазон размеров покрыт Классы вязкости ISO.
- Недостаточно мощная или перегруженная система. Если все в порядке, а перегрев все равно происходит, возможно, рабочий цикл превышает пропускную способность системы, и в этом случае конструктивным решением будет дополнительное охлаждение или резервуар большего объема.
Пункт 5 имеет реальное числовое значение. Класс вязкости — это не одна цифра, которую нужно запоминать; это целое семейство, и индекс вязкости показывает, насколько это число изменяется с температурой. Гидравлическое противоизносное масло L-HM от Zhongtian охватывает диапазон вязкостей от ISO VG 32 до 100:
| ISO VG | Вязкость при 40 °C (мм²/с) | Индекс вязкости | точка возгорания | Температура застывания |
|---|---|---|---|---|
| 32 | 31.32 | 105 | 205°C | −27°C |
| 46 | 46.25 | 99 | 226°C | −21°C |
| 68 | 67.04 | 97 | 232°C | −21°C |
| 100 | 98.74 | 95 | 238°C | −21°C |
Более низкий индекс вязкости означает, что масло быстрее разжижается при нагревании и быстрее густеет при охлаждении, поэтому масло VG46 с индексом вязкости 99 теряет полезную вязкость быстрее, чем масло того же VG с более высоким индексом вязкости. Именно эту разницу призвано заполнить масло L-HV с широким индексом вязкости, представленное ниже.
Где виновником является нефть, а где нет.
Заманчиво свалить вину на жидкость, и иногда это оправдано: неправильная вязкость, испорченное масло или загрязнение водой действительно повышают рабочую температуру. Но в большинстве случаев перегрев происходит по механическим причинам, например, из-за неисправности охладителя или клапана, и никакая замена масла не устранит засорение теплообменника. Проведите честную черту: если схема причин указывает на механическую причину, замена масла лишь обновит отсчет времени для той же проблемы.
Где находится жидкость делает Помощь оказывается на границах температурного диапазона. Масло с высоким индексом вязкости сохраняет пригодную для использования вязкость в более широком диапазоне, поэтому оно не разжижается и не протекает при нагреве, а также не густеет и не вызывает трения при охлаждении. (Чжунтянь) Гидравлическое масло L-HV, Смазка с индексом вязкости 138–148 разработана именно для обеспечения такой стабильности, и ее одобрение Parker-Denison HF подтверждает устойчивость к окислению и термические характеристики, проверенные на стенде для насосов. Более качественная жидкость расширяет безопасный диапазон; она не заменяет исправный охладитель.
Действовать до того, как это повлечет за собой затраты на компоненты.
Любое длительное повышение температуры до 82°C следует рассматривать как сигнал к действию, а не как мониторинг. Проверяйте схему в порядке убывания: уровень и состояние масла, охладитель, предохранительный клапан/байпас, внутренняя утечка, вязкость, затем объем. Устраняйте механическую причину там, где указывает схема. Используйте высоковязкое, термостойкое масло, чтобы жидкость никогда не была слабым звеном. Цель состоит в том, чтобы предотвратить перегрев, пока устраняется неисправность охладителя, а не ремонт насоса и замена уплотнений на более прочные.
Часто задаваемые вопросы
При какой температуре гидравлическое масло считается слишком горячим? Длительная работа при температуре выше примерно 82°C ускоряет разрушение уплотнений и присадок; окисление примерно удваивается каждые 10°C при температуре выше 60°C. В большинстве систем целевая температура составляет 40–60°C.
Какова наиболее распространенная причина перегрева гидравлической системы? Сниженное теплоотведение, чаще всего из-за засорения или выхода из строя системы охлаждения (заблокированный сердечник, неисправный вентилятор, загрязнение водяного контура). Проверьте это до того, как проверять внутренние компоненты.
Может ли использование неподходящего гидравлического масла привести к перегреву? Да. Слишком жидкая консистенция увеличивает внутреннюю утечку; слишком густая – трение жидкости. И то, и другое приводит к выделению тепла. Используйте указанный класс вязкости с соответствующим индексом вязкости.
Поможет ли замена масла устранить перегрев? Замена масла необходима только в том случае, если причина в нем (неправильная вязкость, деградировавшее или содержащее воду). Механические неисправности, такие как засорение радиатора или прохождение предохранительного клапана, не зависят от замены масла.
Источники
- Прогнозирование срока службы масла и смазки (Смазка машин / Нориа, Хонсари и Бузер, Университет штата Луизиана): зависимость срока службы масла от закона Аррениуса и установленные для нее пределы.
Указанные здесь предельные значения вязкости насоса и системы соответствуют семействам гидравлических жидкостей, определенным в ISO 6743-4; Диапазоны рабочих параметров компонентов публикуются производителями, такими как... Bosch Rexroth.
