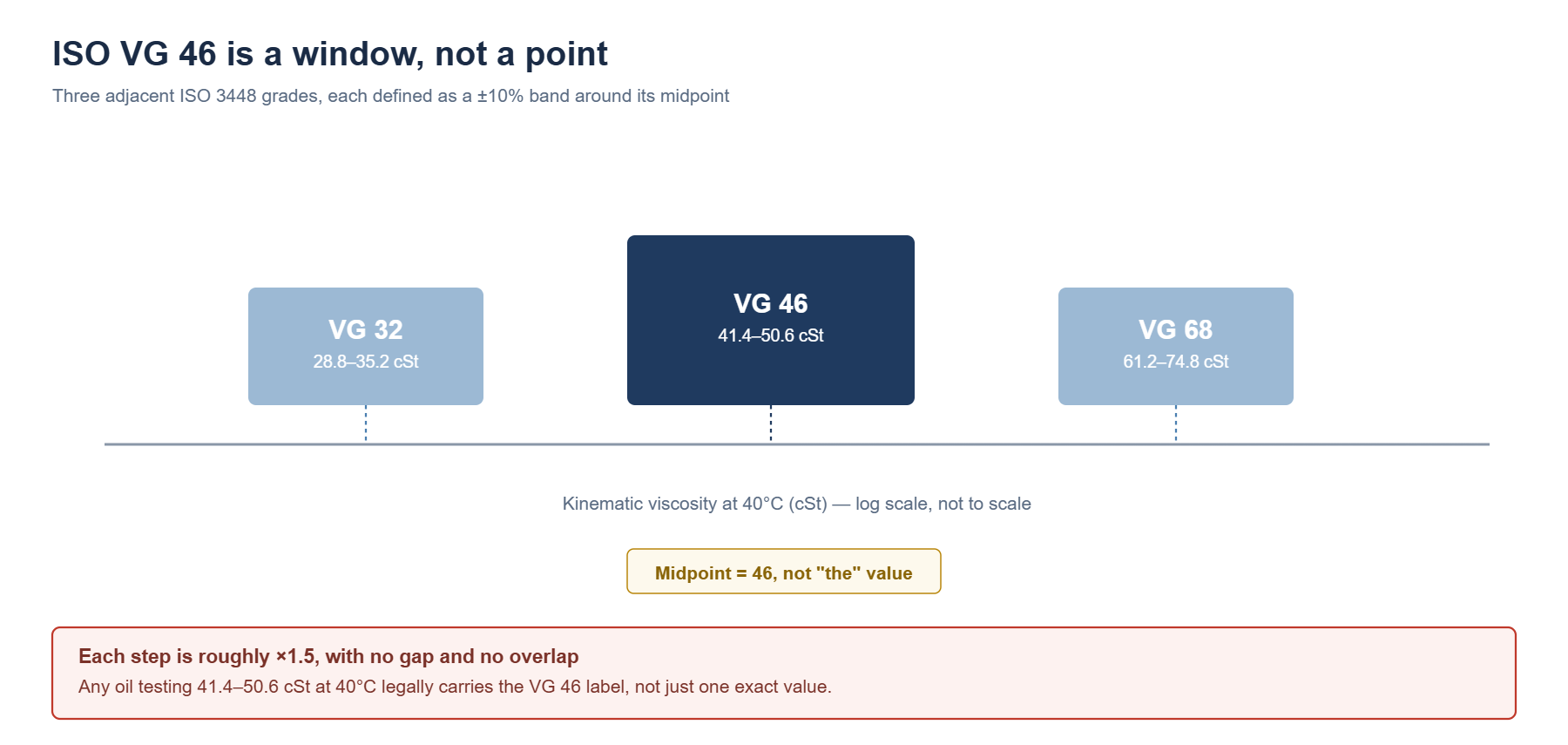

Большинство людей читают обозначения вязкости по стандарту ISO, например, “ISO VG 46”, как “это масло имеет показатель 46”. Это не так. VG 46 — это... группа: любое масло, кинематическая вязкость которого при 40°C находится в диапазоне от 41,4 до 50,6 сСт, подходит. Этот диапазон ±10% является преднамеренным, и ошибочное восприятие его как точного значения приводит к двум наиболее распространенным ошибкам в смазке: предположению, что два масла VG 46 идентичны, и попытке перевести класс ISO в класс SAE. В обоих случаях происходит неправильное понимание значения этого числа.
Откуда берется это число
Стандарт ISO 3448 определяет классы вязкости по одному показателю: Кинематическая вязкость при 40 °C, в сантистоксах. Каждый класс назван в честь середины соответствующего окна и охватывает диапазон ±10% вокруг него. Классы имеют геометрическую прогрессию примерно в 1,5 раза, поэтому каждый последующий класс значительно толще предыдущего без лишнего перекрытия.
40°C — это не произвольное значение. Оно приблизительно соответствует рабочей температуре большей части промышленного оборудования, поэтому указанная величина описывает вязкость в тех условиях, когда масло действительно работает, а не в холодном состоянии в бочке.
Полная таблица ISO 3448
| ISO VG | Середина точки (сСт при 40°C) | Диапазон (сСт при 40°C) | Общее использование |
|---|---|---|---|
| 10 | 10 | 9.0–11.0 | Шпиндельные масла, низкотемпературная гидравлика |
| 22 | 22 | 19.8–24.2 | Легкая гидравлика, несколько компрессоров |
| 32 | 32 | 28.8–35.2 | Гидравлика, легкая циркуляция |
| 46 | 46 | 41,4–50,6 | Рабочая лошадка промышленности: гидравлика, подшипники |
| 68 | 68 | 61.2–74.8 | Подшипники, шестерни, более мощная гидравлика. |
| 100 | 100 | 90–110 | Легкие трансмиссионные масла, циркулирующие |
| 150 | 150 | 135–165 | Промышленные передачи |
| 220 | 220 | 198–242 | Обычный промышленный класс зубчатых передач |
| 320 | 320 | 288–352 | Тяжелые шестерни |
| 460 | 460 | 414–506 | Тяжелые/медленные передачи |
| 680 | 680 | 612–748 | Очень тяжёлые шестерни, открытые приводы |
Насосы VG 32, 46 и 68 доминируют в промышленной гидравлике, поскольку они точно попадают в рабочий диапазон типичных насосов. Реальные линейки продукции демонстрируют использование этой диаграммы: Zhongtian's Трансмиссионное масло L-CKC Диапазон вязкости составляет от VG 100 до 680, а измеренные кинематические значения вязкости (102,14 сСт при VG 100, до 681,40 сСт при VG 680) точно соответствуют средним значениям ISO, что является неявным подтверждением того, что этот сорт является реальной, проверенной целью, а не просто маркировкой.
Как выглядит окно в реальном техническом описании.
Концепция окон перестает быть абстрактной, как только вы сопоставляете два реальных изделия из одного и того же сорта стали VG. Вот данные измерений из технических паспортов компании Zhongtian для стали VG 46, одного износостойкого сорта и одного низкотемпературного сорта:
| Объект недвижимости (ISO VG 46) | L-HE противоизносный | Низкотемпературный L-HV |
|---|---|---|
| Окно ISO 3448 | 41,4 – 50,6 сСт при 40°C | |
| Вязкость измерена при 40 °C. | 45,12 сСт | 45,47 сСт |
| Индекс вязкости | 105 | 144 |
| Температура застывания | −21°C | −49°C |
| Температура вспышки (в открытом состоянии) | 226°C | 205°C |
Оба значения находятся в одном и том же диапазоне 41,4–50,6 сСт, и эта часть обозначения практически взаимозаменяема. Индекс вязкости — нет: 105 против 144 означает, что масло L-HV сохраняет свою вязкость гораздо более стабильно при колебаниях температуры, что и является предметом всего обсуждения. Гидравлическое масло L-HM против L-HV. Одной лишь маркировки ISO VG недостаточно, чтобы это определить. Нужно прочитать дальше.

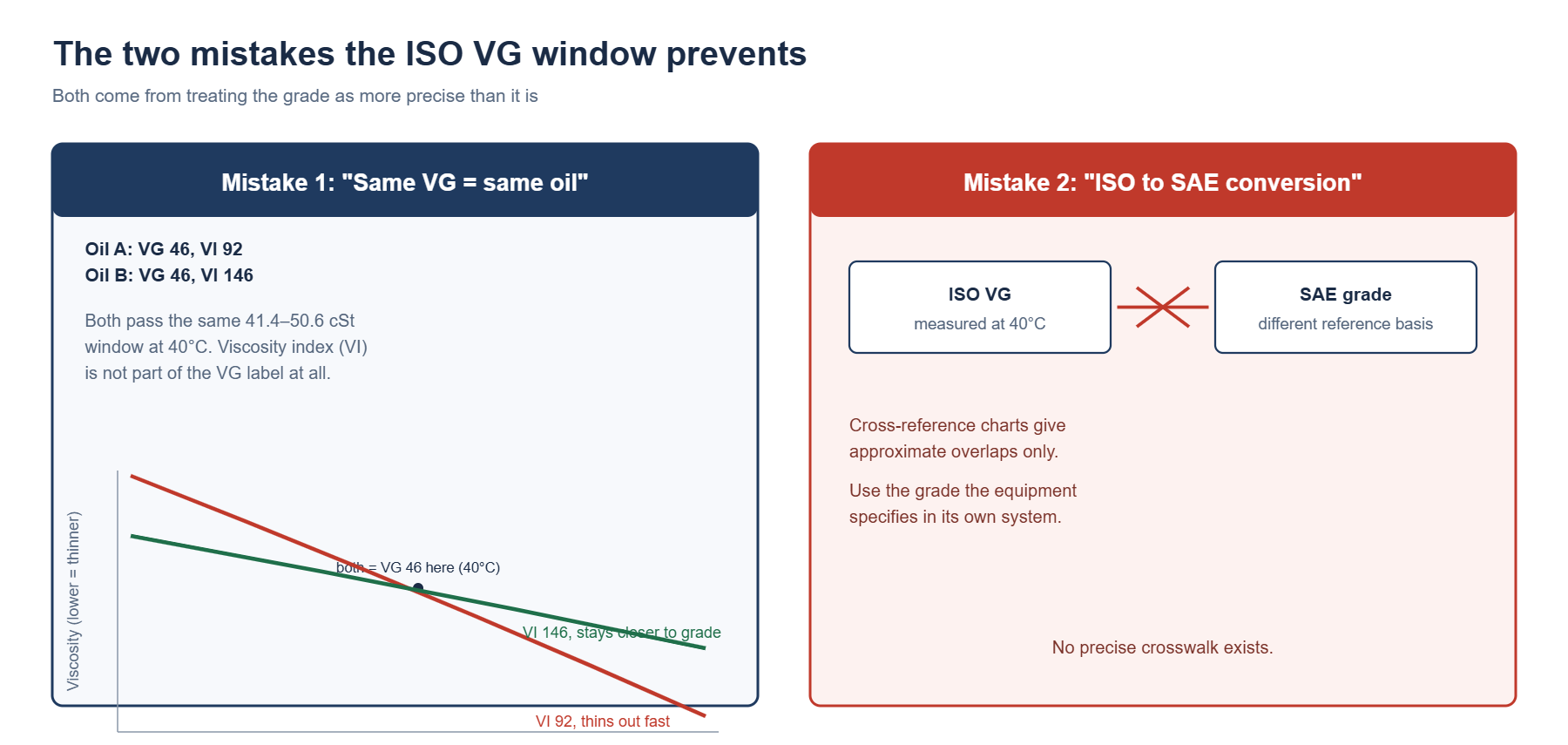

Две ошибки, которые предотвращает окно.
“Два масла VG 46 — одинаковые”.” Они имеют одинаковую толщину при 40°C, но ничего другого гарантировать не могут. Их поведение при −10°C или +90°C зависит от... индекс вязкости, что не отражает класс VG. Масло VG 46 с индексом вязкости VI 92 и масло с индексом вязкости VI 146 — это один и тот же класс, но совершенно разные масла, и вся суть вопроса заключается в следующем. Гидравлическое масло L-HM против L-HV. Оценка указывает на одну точку на кривой; VI указывает на всю кривую.
“Какой аналог VG 46 по стандартам SAE?” Точного пересчета не существует, поскольку две системы измеряют при разных температурах. ISO VG использует 40°C; стандарты SAE для двигателей указывают 100°C и характеристики при холодном запуске; стандарты SAE для трансмиссий используют собственную шкалу. Таблицы перекрестных ссылок дают приблизительное совпадение для ориентации, но считать пересчет точным — значит допустить попадание в систему неподходящего масла. Используйте марку, указанную в системе оборудования, а не переводите ее.
| ISO VG | Картер по стандарту SAE (приблизительно) | Трансмиссионное масло SAE (приблизительно) | АГМА (приблизительно) |
|---|---|---|---|
| 46 | 15 Вт | 75 Вт | 1 |
| 68 | 20 Вт | — | 2 |
| 100 | 30 | 80W-90 | 3 |
| 150 | 40 | — | 4 |
| 220 | 50 | 90 | 5 |
| 460 | — | 85W-140 | 7 |
Выбор оценки
Начните с указанного производителем оборудования значения VG, которое уже отражает нагрузки на подшипники, скорости и температуры. Отклоняться от него следует только при наличии документально подтвержденной причины: более высокая, чем стандартная, температура окружающей среды может оправдать повышение класса на один, а холодный климат — снижение на один (в сочетании с достаточным индексом вязкости). Затем, в рамках этого класса, выберите индекс вязкости и пакет присадок, соответствующие вашему температурному диапазону и режиму работы. Класс определяет вязкость; индекс вязкости и химический состав определяют характеристики. Для расшифровки того, как эти классы отображаются в китайских товарных кодах, см. британские стандарты смазочных материалов.
Какие марки продукции производитель действительно имеет в наличии?
В типовой таблице ISO 3448 перечислены все марки вязкости от VG 2 до VG 1500. Ни одна линейка продуктов не охватывает все из них: каждая рецептура выпускается только в тех марках, которые поддерживаются ее базовым маслом и пакетом присадок. Знание реального диапазона быстро сужает круг поиска:
| Линейка продукции | Произведены изделия класса ISO VG. |
|---|---|
| Гидравлическое противоизносное масло L-HM | 32, 46, 68, 100, 150 |
| Гидравлическое масло L-HE с высокой степенью чистоты и противоизносными свойствами | 32, 46, 68, 100 |
| Низкотемпературное гидравлическое масло L-HV | 10, 15, 22, 32, 46, 68 |
| Гидравлическое масло L-HS для экстремально низких температур | 10, 15, 22, 32, 46 |
| Промышленное редукторное масло средней нагрузки L-CKC | 68, 100, 150, 220, 320, 460, 680 |
| Синтетическое масло для винтовых компрессоров L-DAJ | 32, 46, 68, 100 |
Если указанный в руководстве по эксплуатации оборудования класс продукции не входит в диапазон, характерный для данной линейки, это признак того, что следует рассмотреть другую группу продукции, а не ближайший доступный номер. Чем раньше Промышленное редукторное масло L-CKC и Гидравлическое масло L-HV На страницах размещены полные технические характеристики каждого сорта, имеющегося в наличии.
Часто задаваемые вопросы
Приведенные ниже вопросы касаются конкретных случаев применения стандартов вязкости ISO, которые возникают у покупателя после того, как он ознакомится с базовой концепцией оконного стекла.
Что означает ISO VG 46? Масло с кинематической вязкостью 46 сСт (±10%, т.е. 41,4–50,6) при 40°C. Это диапазон значений, а не точное значение.
В чём разница между стандартами ISO VG 32, 46 и 68? Толщина увеличивается примерно в 1,5 раза с каждым шагом. VG 32 легче, VG 68 тяжелее, VG 46 — наиболее распространенный материал для промышленной гидравлики.
Можно ли перевести ISO VG в SAE? Не совсем. Системы используют разные температуры. Перекрестные таблицы дают лишь приблизительное совпадение; используйте тот температурный диапазон, который указан в системе самого оборудования.
Почему вязкость измеряют при 40 °C? Поскольку вязкость масла приблизительно соответствует рабочей температуре большей части промышленного оборудования, она отражает вязкость в той области, где масло фактически выполняет свою работу.
Указанные здесь границы оценок определены в ISO 3448, Международная классификация вязкости промышленных жидких смазочных материалов; семейства гидравлических систем, использующих эти марки, указаны в [ссылка на классификацию]. ISO 6743-4.
Источники
- ISO 3448: промышленные жидкие смазочные материалы, классификация вязкости по ISO.
- ISO 6743-4Классификация гидравлических жидкостей по категориям применения.
- Инструментарий инженера: Классы вязкости ISO-VG, приблизительный эталон для перекрестного сравнения SAE и AGMA.
- Вязкость L-HE и L-HV, индекс вязкости VI, температура застывания и температура вспышки: технические характеристики нефтехимической продукции компании Zhongtian Petrochemical, текущий объем производства.
