Huile hydraulique L-HM ou L-HV : quand choisir la même huile VG est une erreur.

Deux huiles hydrauliques peuvent toutes deux être étiquetées ISO VG 46 et se comportent encore très différemment sur la même machine.

Il ne s'agit pas d'un problème de catalogue, mais d'un problème d'application sur le terrain. Une presse dans une usine climatisée peut fonctionner correctement avec une huile anti-usure standard, tandis qu'une pelle mécanique d'extérieur, soumise à des démarrages à froid et à une utilisation par forte chaleur l'après-midi, peut nécessiter un fluide à indice de viscosité élevé, même si le grade de viscosité indiqué sur la plaque signalétique est identique.

L'erreur d'achat n'est donc généralement pas liée à une “ mauvaise qualité de VG ”. C'est plutôt… L'examen s'arrête à VG.

Le choix du fût se fait en fonction de la plage de température, et non sur l'étiquette.

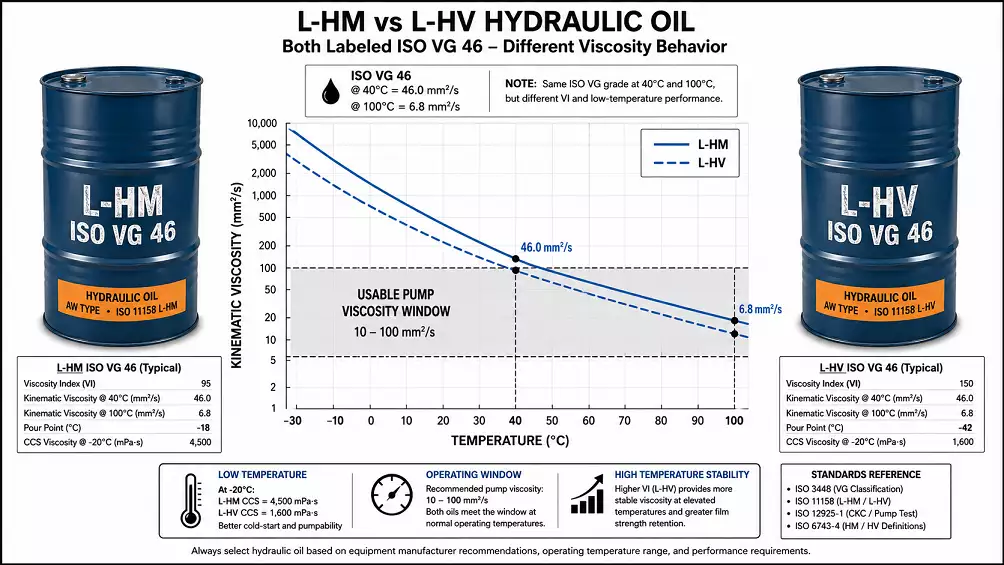

ISO VG indique la viscosité cinématique nominale à 40°C. Il ne précise pas à quel point l'huile s'épaissit par temps froid ou s'amincit lorsque la température de fonctionnement augmente.

Cette deuxième question est de savoir pourquoi les acheteurs font la distinction entre L-HM et L-HV.

Sous la Chine GB 11118.1-2011 classification, L-HM désigne une huile hydraulique anti-usure pour usage général, tandis que L-HV désigne une huile hydraulique anti-usure à indice de viscosité plus élevé, adaptée à une plage de températures de fonctionnement plus étendue. Cette logique de catégorisation est cohérente avec les familles de fluides hydrauliques décrites dans ISO 6743-4, qui classe les fluides hydrauliques par type de service, et selon la convention du marché qui associe les huiles anti-usure standard aux DIN 51524 Partie 2 (HLP) et des huiles anti-usure à indice de viscosité plus élevé DIN 51524 Partie 3 (HVLP). Ces équivalences doivent néanmoins être vérifiées par rapport à la fiche technique actuelle du fournisseur pour la qualité de produit et les allégations exactes.

Une version courte que les équipes d'approvisionnement peuvent réellement utiliser :

Commencez par choisir le grade de viscosité requis. Ensuite, assurez-vous que le comportement de l'huile en fonction de la température corresponde à la plage de fonctionnement réelle de la machine.

Ce que confirment déjà les données publiées de Zhongtian L-HM

Les supports de marque actuels proposent une description claire et documentée de Zhongtian. Huile hydraulique anti-usure L-HM ligne. Dans le manuel du produit disponible, il est présenté comme convenant aux systèmes hydrauliques basse et moyenne pression utilisés dans les machines industrielles, les engins de chantier, les navires et les véhicules, et comme conforme à GB11118.1-2011 (L-HM).

Pour Zhongtian L-HM 46, les valeurs typiques publiées sont :

Ces chiffres suffisent à illustrer un point pratique : Une comparaison à tension de grille identique est incomplète si l'on ne vérifie pas également le comportement à basse température et la tension d'alimentation..

La version précédente mentionnait Parker-Denison HF-0 et spécifique L-HV Détails du produit. Ces affirmations n'étant pas étayées par les preuves fournies, elles sont supprimées plutôt que répétées sans vérification.

Là où une huile HM standard convient généralement

Une norme L-HM L'huile est généralement le choix judicieux lorsque le système hydraulique fonctionne dans une plage de températures relativement stable et ne dépend pas d'une forte pompabilité au démarrage à froid.

Cela concerne souvent les machines-outils, les presses, les équipements de moulage par injection et autres systèmes hydrauliques industriels où la température ambiante, les conditions de démarrage et la température de fonctionnement de l'huile restent relativement stables. Dans cet environnement, la machine n'aura peut-être jamais besoin de la plage de viscosité-température plus étendue qui justifierait l'utilisation d'une huile à indice de viscosité élevé.

L'essentiel est que le terme “ intérieur ” ne donne qu'une indication approximative. La véritable question d'ingénierie est de savoir si le système subit une variation de température faible ou importante entre le démarrage et le fonctionnement stabilisé.

Quand HV devient le meilleur choix

L-HV Elle devient plus avantageuse lorsque la variation de température est suffisamment importante pour modifier le démarrage, la réponse ou la protection des composants de la machine.

That is common in mobile hydraulics, outdoor equipment, construction machinery, mining applications, and installations that start in low ambient temperatures and continue running after oil temperature has climbed. For duty colder than a standard HV oil can cover, Zhongtian’s Huile hydraulique L-HS pour températures extrêmement basses extends the pour point further, and the underlying behaviour is explained in our guide to low-temperature hydraulic fluids. In those cases, the oil has to do two jobs at once: avoid becoming excessively thick at start-up and avoid losing too much effective viscosity at elevated operating temperature. If reservoir temperature is already running past its design window, that is a separate fault to diagnose first, covered in our article on hydraulic system overheating.

Voici ce que signifie concrètement un indice de viscosité élevé : la viscosité de l’huile varie moins avec la température, ce qui permet d’élargir la plage de fonctionnement utilisable de la machine.

Ce que les normes et la documentation des équipementiers soutiennent réellement

Quelques points de repère sont importants ici car ce sujet est souvent simplifié à l'extrême.

ISO 3448 définit les lubrifiants liquides industriels par grade de viscosité à 40°C, c'est pourquoi deux huiles peuvent être à la fois VG 46 et diffèrent encore dans leur comportement en matière de service. ISO 6743-4 sépare les types de fluides hydrauliques par famille de service plutôt que par VG uniquement. DIN 51524 Partie 2 couvre les huiles hydrauliques anti-usure généralement commercialisées sous le nom de HLP, et DIN 51524 Partie 3 couvre les huiles hydrauliques anti-usure à indice de viscosité élevé généralement commercialisées sous le nom de HVLP.

Les recommandations des constructeurs expliquent également pourquoi le choix du fluide à basse température n'est pas purement théorique. Les recommandations de Bosch Rexroth concernant les fluides hydrauliques indiquent qu'une viscosité trop élevée au démarrage dégrade les conditions d'aspiration et augmente le risque de cavitation ; à l'inverse, une viscosité trop faible à température de fonctionnement peut compromettre la protection contre l'usure. Parker Hannifin et d'autres fabricants de composants hydrauliques publient des recommandations similaires, en se basant sur les plages de viscosité au démarrage et en fonctionnement plutôt que sur le seul coefficient de viscosité (VG). Les plages de viscosité admissibles varient selon la conception et la série de la pompe ; le manuel d'utilisation reste donc la référence.

Voilà le détail technique manquant qui explique l'erreur d'achat chez same-VG.

Une erreur d'achat qui semble inoffensive sur le papier

Le mode de défaillance habituel est simple : l'acheteur voit VG 46, voit “ huile hydraulique anti-usure ” et choisit l’option la moins chère qui semble conforme.

Dans un système industriel stable, ce court-circuit peut ne pas engendrer de problème évident. Dans un système à température variable, il peut se manifester par une réponse lente de l'actionneur par temps froid, un bruit anormal de la pompe au démarrage, un amorçage difficile ou une dérive des performances après que l'huile atteigne sa température optimale.

Ces symptômes sont souvent attribués à la vétusté du matériel. Parfois, le choix du fluide est la cause la plus insidieuse.

Comment prendre cette décision sans la compliquer inutilement ?

Le processus d'achat le plus transparent comporte trois vérifications.

Verrouillez d'abord le degré de viscosité

Commencez par consulter le manuel du fabricant, la liste des lubrifiants approuvés ou les spécifications de la pompe. Si la machine nécessite ISO VG 46, qui reste la première porte.

N’utilisez pas le choix HM/HV pour remplacer le VG requis, sauf si le fabricant de l’équipement l’autorise explicitement.

Vérifiez la plage de température réelle de la machine

C'est une partie que beaucoup d'avis d'achat omettent.

Demandez la température ambiante minimale de démarrage, la température d'huile stabilisée typique et si la machine est exposée à d'importantes variations quotidiennes ou saisonnières. Une unité hydraulique fixe en atelier et une unité mobile d'extérieur peuvent toutes deux nécessiter les mêmes informations. VG 46, mais elles ne créent pas la même demande de fluides.

Les recommandations de Bosch Rexroth concernant les fluides hydrauliques sont pertinentes ici, car elles basent le choix du fluide sur la viscosité en fonctionnement, et non sur la similarité des étiquettes. C'est précisément pourquoi une huile de même viscosité (VG) peut s'avérer un mauvais choix si la machine démarre à froid et fonctionne à haute température.

Lisez le TDS comme un document d'approbation

Avant d'émettre un bon de commande, examinez la fiche technique actuelle du fournisseur comme si vous cherchiez à refuser l'huile, et non à la vendre.

Pour la publication de Zhongtian L-HM La gamme de formats d'emballage disponibles dans le manuel actuel comprend : 18 L, 5 gallons, 200L, 208 L, et 55 gallons, ce qui facilite la planification des stocks et des approvisionnements ainsi que la sélection technique.

Un écran d'ingénierie plus concret

Lorsque deux huiles partagent le même VG, le choix doit se faire en fonction de leur comportement en fonctionnement.

Si la machine démarre dans des conditions ambiantes clémentes, atteint rapidement une température d'huile stable et la maintient, une norme L-HM L'huile peut convenir parfaitement. Si la machine démarre à une température proche de la limite inférieure de la plage saisonnière du site et fonctionne ensuite sous charge hydraulique soutenue, une huile à indice de viscosité plus élevé mérite d'être étudiée de plus près.

Voici une manière utile de formuler cette critique :

• L-HM est généralement le choix par défaut pour un fonctionnement thermique stable.
• L-HV est généralement le choix correctif pour une large plage de fonctionnement thermique.

Il s'agit d'une règle empirique, et non d'un substitut aux spécifications du fabricant d'origine en matière de viscosité.

Les décisions relatives aux mélanges et aux compléments doivent être prises avec prudence.

Les équipes de maintenance se demandent souvent si Sa Majesté et HV peuvent être mélangés lors du remplissage.

Dans de nombreux systèmes à huile minérale, une compatibilité physique est possible, mais cela ne rend pas le mélange neutre en termes de performances. Diluer une huile à indice de viscosité élevé avec une huile standard peut également diluer la propriété qui justifiait initialement ce choix.

Pour les équipements critiques, les biens sous garantie ou les machines soumises à des démarrages à froid fréquents, vérifiez la compatibilité et la procédure de changement de configuration auprès du fournisseur et consultez le manuel d'utilisation avant tout mélange. En l'absence de vérification, manipulez le mélange avec précaution.

Questions à se poser avant d'approuver un équivalent

Un acheteur comparant les fournisseurs devrait aller au-delà de l'étiquette et demander des informations spécifiques vérifiables.

• Le produit est-il classé et documenté comme L-HM ou L-HV?
• Quel est l'indice de viscosité publié ?
• Quel est le point d'écoulement publié ?
• Quelles sont les normes actuelles revendiquées dans la dernière fiche technique ?
• L'huile est-elle destinée à un usage industriel stable ou à des variations de température plus importantes en extérieur/en mobilité ?
• Quelle est la date de révision du TDS ?

Ces questions permettent d'éliminer un nombre surprenant de fausses équivalences dans les comparaisons de devis.

Pour une analyse comparative plus large des fournisseurs, voir principaux fabricants de lubrifiants.

La règle pratique d'achat

Si deux huiles hydrauliques partagent la même ISO VG, ne présumez pas qu'ils sont interchangeables.

Utiliser L-HM lorsque les conditions de température de la machine sont stables et que le TDS correspond à la charge nominale. Utiliser L-HV Lorsque d'importantes variations de température rendent la stabilité de la viscosité indispensable, et lorsque la documentation est incomplète, suspendez l'achat jusqu'à ce que la fiche technique et les recommandations relatives à la viscosité de l'équipement soient conformes.

de Zhongtian high-pressure anti-wear hydraulic oil carries Parker-Denison HF-0, HF-1 and HF-2 approvals, so the anti-wear claim is backed by an OEM pump-bench programme rather than a datasheet line alone.

For manufacturer-side support on hydraulic oil documentation, packaging, and application matching, send us the machine type, pump model and site temperature range and our technical team will match the specification to your duty cycle. Contact Zhongtian Petrochemical.

Sources

• ISO 3448, classification des lubrifiants liquides industriels par grade de viscosité à 40°C
• ISO 6743-4, Classification des fluides hydrauliques par famille de service
• DIN 51524 Partie 2, les huiles hydrauliques anti-usure communément appelées HLP
• DIN 51524 Partie 3, les huiles hydrauliques anti-usure à indice de viscosité élevé, communément appelées HVLP
• Bosch Rexroth hydraulic fluid selection guidance and viscosity recommendations for hydraulic systems
• Zhongtian Petrochemical a publié des données du manuel produit pour Huile hydraulique anti-usure L-HM et L-HM 46 valeurs typiques
