Huile hydraulique AW32, AW46 ou AW68 : comment choisir la bonne qualité ?

Les huiles AW32, AW46 et AW68 sont identiques, mais disponibles en trois viscosités différentes. Le chiffre correspond à leur grade de viscosité ISO mesuré à 40 °C : l’AW32 se situe entre 28,8 et 35,2 mm²/s, l’AW46 entre 41,4 et 50,6 mm²/s et l’AW68 entre 61,2 et 74,8 mm²/s. ISO 3448. Rien d'autre ne change dans la désignation. Le pack d'additifs anti-usure, la qualité de l'huile de base et la résistance à l'oxydation ne sont absolument pas inclus dans le numéro.

Le choix se base sur deux critères : les spécifications du fabricant et la plage de températures de fonctionnement de la machine. AW32 est recommandé pour les environnements froids et les pompes à grande vitesse, AW46 pour les applications industrielles courantes et AW68 pour les environnements chauds, les charges importantes et les équipements à faible vitesse. Si le manuel mentionne une classe de température, cette dernière prévaut sur toute autre indication.

Une simple précision permet d'éviter une erreur de commande fréquente : AW n'est pas une catégorie ISO. Il s'agit d'une appellation commerciale pour les huiles hydrauliques anti-usure, largement utilisée en Amérique du Nord. Le système international utilise deux normes distinctes : ISO 3448 pour le grade de viscosité, et ISO 6743-4 pour la gamme de moteurs de service. Une huile vendue sous la dénomination AW 46 est une huile anti-usure de norme ISO VG 46, ce qui correspond à la norme ISO VG 46. Sa Majesté famille dans ISO 6743-4. ISO 46 et AW 46 ne sont pas des spécifications concurrentes, et elles ne sont pas synonymes non plus : l'une nomme une viscosité, l'autre nomme une viscosité plus une intention d'additif.

Que signifient réellement les chiffres ?

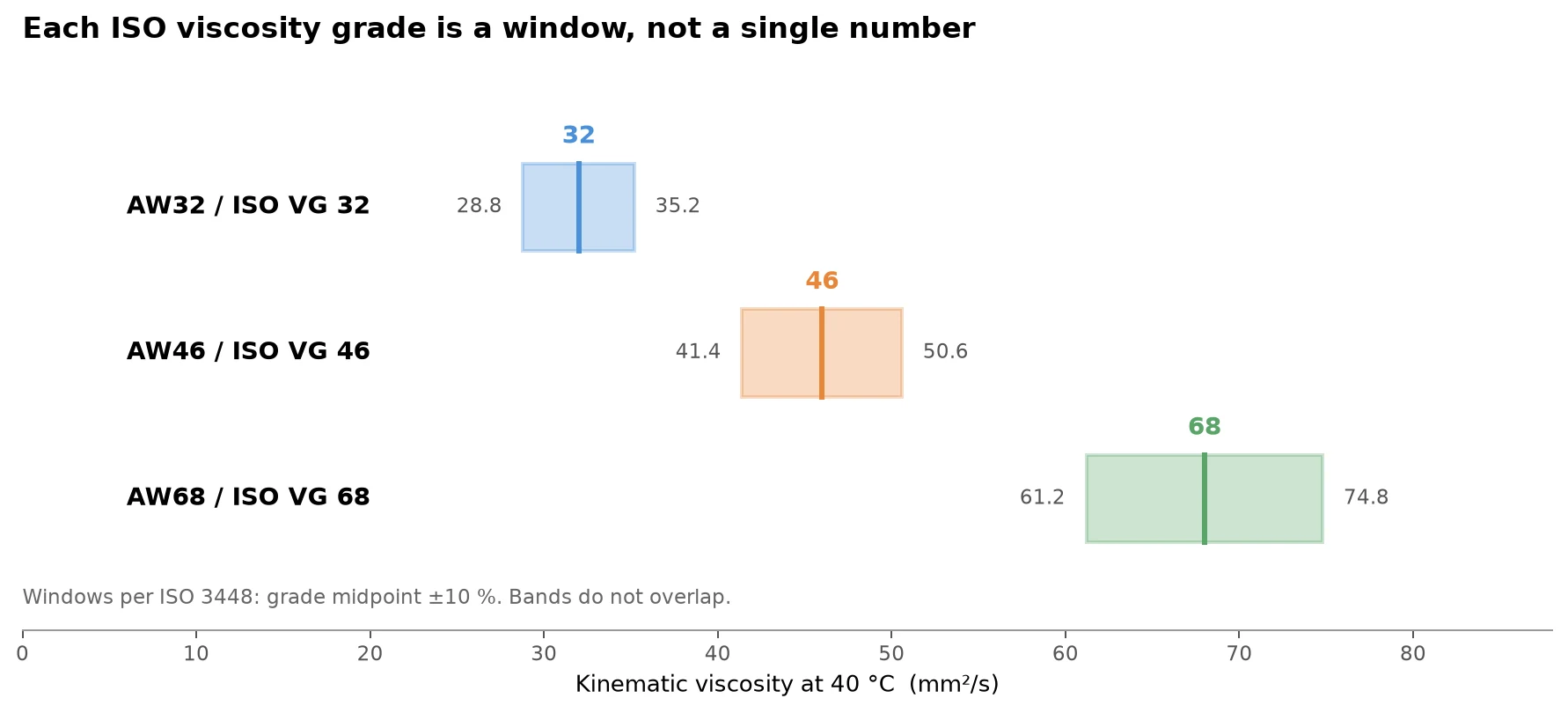

Chaque classe de viscosité ISO correspond à une bande, et non à une valeur unique. ISO 3448 nomme chaque grade en fonction du point médian de sa fenêtre et autorise ±10% de chaque côté, mesuré comme viscosité cinématique à 40 °C.

Les grades sont définis par incréments d'environ 1,5, ce qui permet à chacun d'être sensiblement différent du précédent sans chevauchement inutile. Deux produits de même grade peuvent présenter une différence d'environ 20% en viscosité mesurée et être tous deux correctement étiquetés.

Le point de référence de 40 °C est plus important qu'il n'y paraît. Il correspond approximativement à la température de fonctionnement de nombreux équipements industriels, ce qui explique son utilisation dans la norme. Cela signifie également que la qualité de l'huile ne donne aucune indication sur son comportement par temps froid ou dans un réservoir fonctionnant à 70 °C. C'est dans cette lacune que se situent la plupart des erreurs de sélection, et ce point est abordé plus loin.

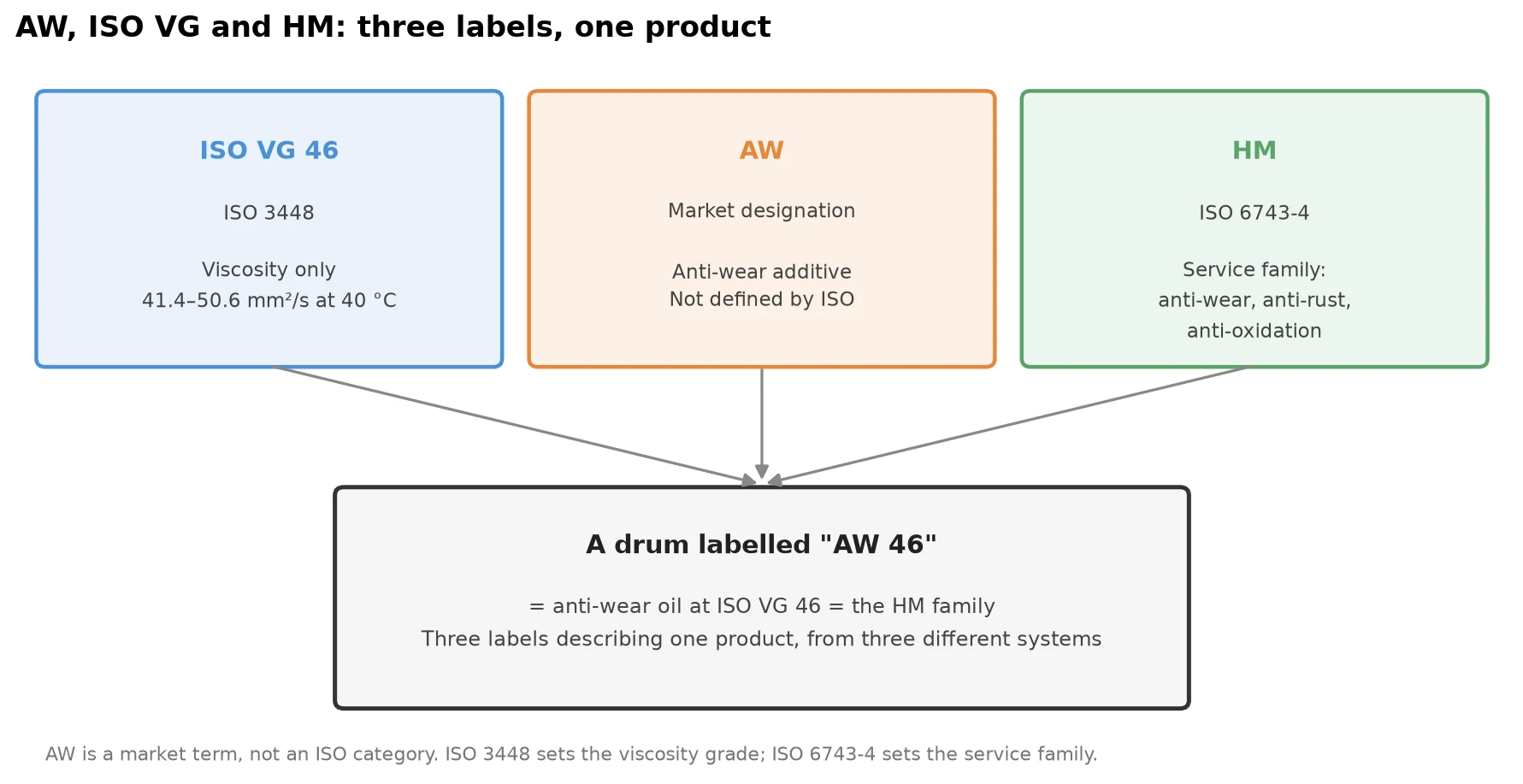

AW, ISO VG et HM : trois labels, un seul produit

Les acheteurs qui recherchent la différence entre ISO 46 et AW 46 posent une question légitime, car le marché utilise les deux termes sans en expliquer aucun.

• ISO VG 46 est un grade de viscosité de ISO 3448. Elle décrit l'épaisseur à 40 °C et ne dit rien sur les additifs.
• AW L'appellation « anti-usure » est une désignation commerciale signifiant « anti-usure ». Elle n'est pas définie par l'ISO. Elle indique que l'huile contient un ensemble d'additifs anti-usure, généralement à base de zinc, qui protègent les surfaces de la pompe sous charge.
• Sa Majesté est la famille de service de ISO 6743-4 Ces huiles minérales raffinées, qui recouvrent les surfaces, possèdent des propriétés anti-usure, antirouille et anti-oxydation. Les fabricants chinois utilisent la désignation L-HM correspondante, comme sur notre propre site. huile hydraulique haute pression anti-usure Fiche de données.

Ainsi, une huile désignée AW 46 dans un catalogue et L-HM 46 dans un autre correspond, au niveau de la famille, à un même produit. Cette équivalence s'applique à une catégorie, et non à une certification : deux huiles HM peuvent appartenir à la même famille et pourtant différer par la qualité de leurs additifs, leur filtrabilité et leur durée de vie à l'oxydation. Considérez la dénomination de la famille comme un premier filtre, puis consultez la fiche technique.

Choisir en fonction de la température et de l'équipement

Le manuel du fabricant fait foi. S'il indique une fourchette plutôt qu'une valeur unique, ou si la machine a été utilisée dans un climat différent, ce sont ces indications qui prévalent.

Deux ajustements supplémentaires s'appliquent. Un système fonctionnant à une température supérieure à celle prévue perd de la viscosité en chauffant ; l'utilisation d'un fluide de viscosité supérieure peut donc compenser. Procédez à cet ajustement uniquement après avoir éliminé la cause réelle de la surchauffe, qui fait l'objet d'un diagnostic distinct abordé dans [référence manquante]. surchauffe du système hydraulique. Un système qui démarre à froid par des températures bien inférieures à zéro peut nécessiter quelque chose que la gamme AW n'offre pas du tout, et c'est la limitation que la section suivante aborde.

Ce que la note ne vous dit pas

Voici le piège qui induit même les acheteurs expérimentés en erreur : deux huiles peuvent porter la même étiquette AW 46, se situer dans la même plage de température ISO 3448, et pourtant se comporter de manière totalement différente dès que la température s’éloigne de 40 °C.

Ce sont des valeurs mesurées sur deux huiles hydrauliques actuellement en production, toutes deux conformes à la norme ISO VG 46 :

À 40 °C, les deux huiles sont quasiment indiscernables, et l'étiquette de qualité les considère comme interchangeables. L'indice de viscosité indique le contraire : 105 contre 144 signifie que l'huile basse température conserve une viscosité utilisable sur une plage beaucoup plus large. Leurs points d'écoulement diffèrent de 28 °C. Dans une machine qui démarre à −25 °C, l'une de ces huiles s'écoule et l'autre non, et aucune mention de la désignation AW 46 ne vous avertit.

C’est pourquoi l’indice de viscosité et le point d’écoulement doivent figurer sur le bon de commande au même titre que la qualité. La comparaison complète des formulations anti-usure et des formulations à indice de viscosité élevé se trouve dans… Huile hydraulique L-HM vs L-HV, et le concept de fenêtre sous-jacent aux notes est exposé dans le Tableau des grades de viscosité ISO.

Ce que coûte réellement une erreur

Les erreurs de notation se manifestent rarement d'elles-mêmes. Elles apparaissent comme des symptômes que l'on impute ensuite aux composants.

Trop mince pour les conditions. Sous la charge et la pression, le film d'huile s'amincit, le contact métal-métal augmente et les fuites internes dues à l'usure s'accentuent. Ces fuites convertissent l'énergie de la pompe en chaleur plutôt qu'en travail, ce qui entraîne une surchauffe du système et un amincissement accru de l'huile. L'usure de la pompe s'accélère et son rendement diminue avant même qu'une panne visible ne survienne.

Trop épais pour les conditions. Le débit au démarrage à froid est insuffisant, la pompe peut caviter en peinant à aspirer l'huile, et le frottement du fluide génère de la chaleur. La réponse est lente, et les dommages causés par la cavitation à l'entrée de la pompe sont cumulatifs et permanents.

Les deux méthodes aboutissent au même résultat : un système plus chaud et une durée de vie de la pompe réduite. C’est pourquoi le symptôme seul ne permet pas de déterminer l’erreur. Seules la plage de température et le manuel d’utilisation peuvent vous aider.

Au-delà de la gamme AW

La gamme AW couvre la plupart des applications hydrauliques industrielles, mais trois situations restent à l'écart.

Authentiques climats froids. En dessous d'environ −25 °C ambiants, une huile anti-usure standard est trop visqueuse pour être pompée au démarrage, quelle que soit sa viscosité. Une formulation à indice de viscosité élevé, telle que… Huile hydraulique basse température L-HV est conçu pour cela, et Huile L-HS pour températures extrêmement basses étend davantage le point d'écoulement.

Risque d'incendie. À proximité des fours, des cellules de moulage sous pression ou des métaux en fusion, l'huile minérale présente un danger quelle que soit sa qualité. Les fluides ignifuges et moins inflammables constituent une catégorie distincte. ISO 12922, avec leurs propres compromis en matière de compatibilité des joints et de limites de pompe.

Exigences de propreté élevées. Les servovalves et les systèmes proportionnels tombent en panne à cause de la contamination avant de tomber en panne à cause de la viscosité. Un niveau de propreté élevé tel que L-HE est spécifié par la classe de filtrabilité et de propreté, et non par le numéro AW.

Que faut-il indiquer sur le bon de commande ?

La note à elle seule ne décrit pas suffisamment le produit. Une demande complète comprend :

1. grade de viscosité ISO: 32, 46 ou 68, tirés du manuel de l'équipement.
2. Famille de service: HM pour une protection anti-usure standard, HV lorsque la plage de température est large, ou la propre spécification du fabricant de l'équipement si elle en mentionne une.
3. Indice de viscosité et point d'écoulement: les deux valeurs qui déterminent le comportement au démarrage à froid, et celles que la note masque.
4. Toute approbation OEM requise par le systèmeLes fabricants de pompes publient leurs propres exigences en matière de fluides, et celles-ci prévalent sur les règles générales de catégorie.
5. Fiche technique précisant la nuance et le lot. Un fournisseur incapable de produire un produit conforme à la qualité demandée mérite d'être considéré à deux fois. La liste de contrôle complète se trouve dans notre guide d'approvisionnement en lubrifiants.

FAQ

AW 46 est-il identique à ISO 46 ? Pas tout à fait. ISO VG 46 désigne uniquement le grade de viscosité. AW 46 signifie qu'il s'agit d'une huile anti-usure de ce grade. Toute huile AW 46 est une huile ISO VG 46, mais une huile ISO VG 46 n'est pas nécessairement une formulation anti-usure.

Puis-je utiliser AW46 à la place d'AW32 ? Uniquement si le manuel d'utilisation de l'équipement le permet. L'AW46 étant plus épaisse, le débit au démarrage à froid est réduit et la friction du fluide augmente. Dans une machine conçue pour fonctionner avec de l'AW32 et installée dans une salle blanche, le remplacement entraîne généralement une perte de rendement plutôt qu'un dommage immédiat, mais constitue néanmoins un écart par rapport aux spécifications.

Puis-je mélanger les modèles AW32 et AW46 ? En cas d'urgence, le mélange de deux huiles anti-usure de même famille et de même type de base est généralement toléré. Il en résulte une viscosité intermédiaire qui ne correspond à aucune des deux. Cette méthode permet de terminer un quart de travail, mais n'est pas adaptée au fonctionnement normal du système. Il convient alors de vidanger et de remplir avec l'huile de la viscosité spécifiée.

Quelle est la différence entre AW32 et AW46 en une phrase ? Épaisseur à 40 °C, et rien d'autre dans la désignation.

Quel niveau scolaire est le plus courant ? L'AW46 (ISO VG 46) est la norme industrielle à usage général dans des conditions tempérées, c'est pourquoi c'est la qualité la plus largement stockée.

Un numéro AW plus élevé signifie-t-il une meilleure protection ? Non. Ce chiffre correspond à un grade de viscosité, et non à un indice de qualité ou de protection. Les performances anti-usure sont dues aux additifs utilisés et sont indiquées sur la fiche technique ; elles ne sont pas intégrées au grade.

Sources

• ISO 3448 — Lubrifiants liquides industriels, classification de viscosité ISO. Définit les fenêtres VG 32, 46 et 68 mentionnées ci-dessus.
• ISO 6743-4 — classification des fluides hydrauliques par famille de service, y compris les familles HM et HV.
• Valeurs de viscosité, d'indice de viscosité, de point d'écoulement et de point d'éclair pour la comparaison ISO VG 46 : fiches techniques de Zhongtian Petrochemical pour L-HE et L-HV, production actuelle.
