AW32, AW46 и AW68 — это один и тот же тип масла, представленный в трех вариантах вязкости. Число обозначает класс вязкости по стандарту ISO, измеренный при 40°C: для AW32 диапазон составляет 28,8–35,2 мм²/с, для AW46 — 41,4–50,6 мм²/с, а для AW68 — 61,2–74,8 мм²/с. ISO 3448. В остальном обозначении ничего не меняется. Пакет противоизносных присадок, качество базового масла и стойкость к окислению вообще не кодируются в номере.
Выбирайте, исходя из двух факторов: указанных производителем оборудования и диапазона температур, в котором фактически работает машина. AW32 — для более низких температур окружающей среды и высокоскоростных насосов, AW46 — как стандартный промышленный вариант общего назначения, AW68 — для высоких температур, больших нагрузок и медленно работающего оборудования. Если в руководстве указан класс теплообмена, этот класс имеет приоритет над любым эмпирическим правилом, приведенным на этой странице.
Одно уточнение позволяет предотвратить распространенную ошибку при оформлении заказа еще до ее возникновения: AW не является категорией ISO. Это рыночное обозначение противоизносного гидравлического масла, широко используемого в Северной Америке. Международная система использует два отдельных стандарта: ISO 3448 для класса вязкости, и ISO 6743-4 для сервисного обслуживания. Масло, продаваемое под маркой AW 46, является противоизносным маслом стандарта ISO VG 46, что соответствует Его Величество семейство стандартов ISO 6743-4. ISO 46 и AW 46 не являются конкурирующими спецификациями и не являются синонимами: один обозначает вязкость, другой — вязкость плюс назначение добавки.
Что на самом деле означают эти цифры

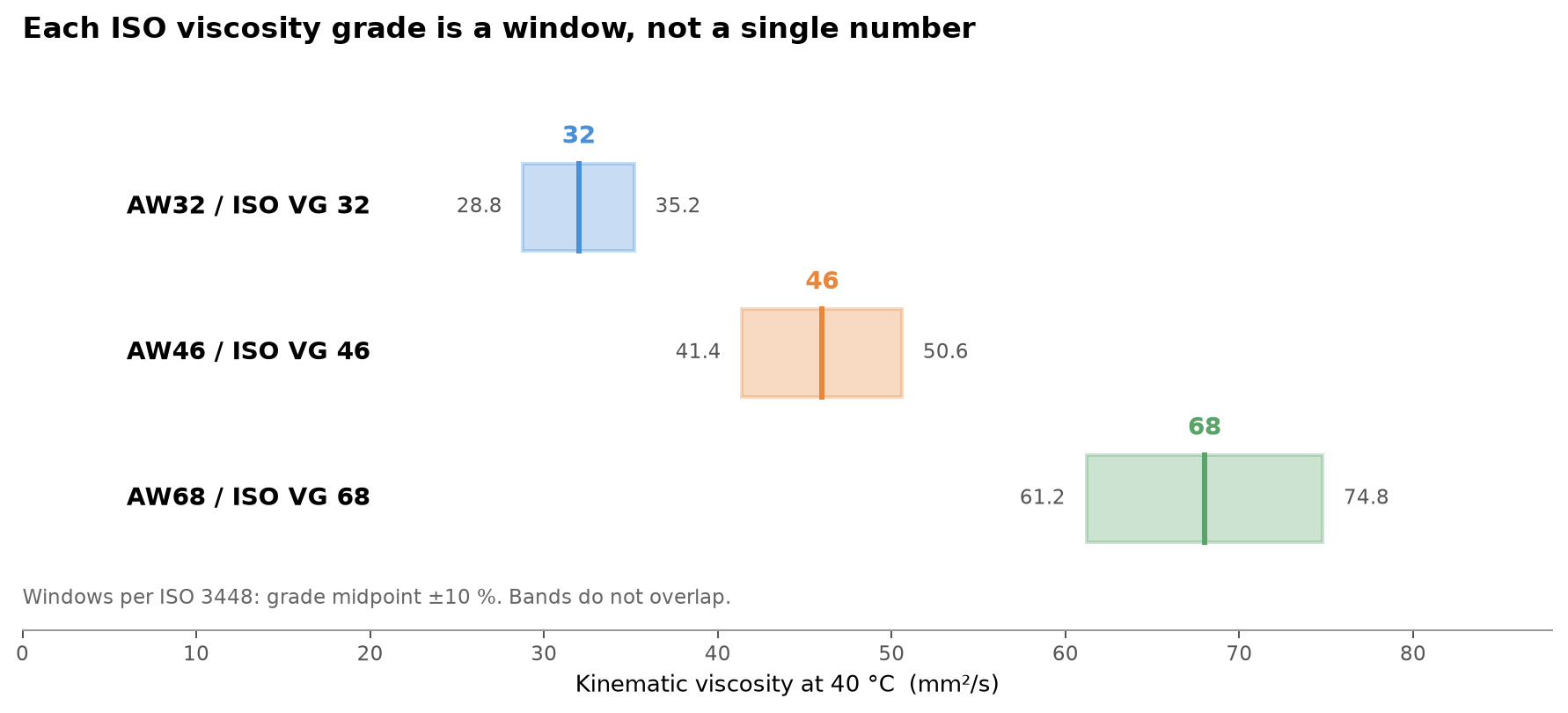

Каждый класс вязкости по стандарту ISO представляет собой диапазон значений, а не единое число. ISO 3448 Каждый сорт обозначается по середине соответствующего диапазона и допускает отклонения ±10% в обе стороны, измеренные как кинематическая вязкость при 40°C.
| Оценка | Середина шкалы при 40°C | Разрешенный диапазон | Примерное положение |
|---|---|---|---|
| AW32 (ISO VG 32) | 32 мм²/с | 28,8 – 35,2 мм²/с | Тоньше |
| AW46 (ISO VG 46) | 46 мм²/с | 41,4 – 50,6 мм²/с | промышленный дефолт |
| AW68 (ISO VG 68) | 68 мм²/с | 61,2 – 74,8 мм²/с | Толще |
Классификация осуществляется с шагом примерно в 1,5 раза, поэтому каждый последующий класс существенно отличается от предыдущего без излишнего наложения. Два продукта одного класса могут отличаться по измеренной вязкости примерно на 20%, и оба будут иметь правильную маркировку.
Контрольная точка в 40°C имеет большее значение, чем кажется на первый взгляд. Она приблизительно соответствует рабочей температуре многих промышленных устройств, поэтому стандарт и использует её. Кроме того, это означает, что марка масла ничего не говорит о том, как оно ведёт себя холодным утром или в резервуаре, работающем при температуре 70°C. Именно в этом промежутке чаще всего совершаются ошибки при выборе масла, и об этом мы поговорим далее.

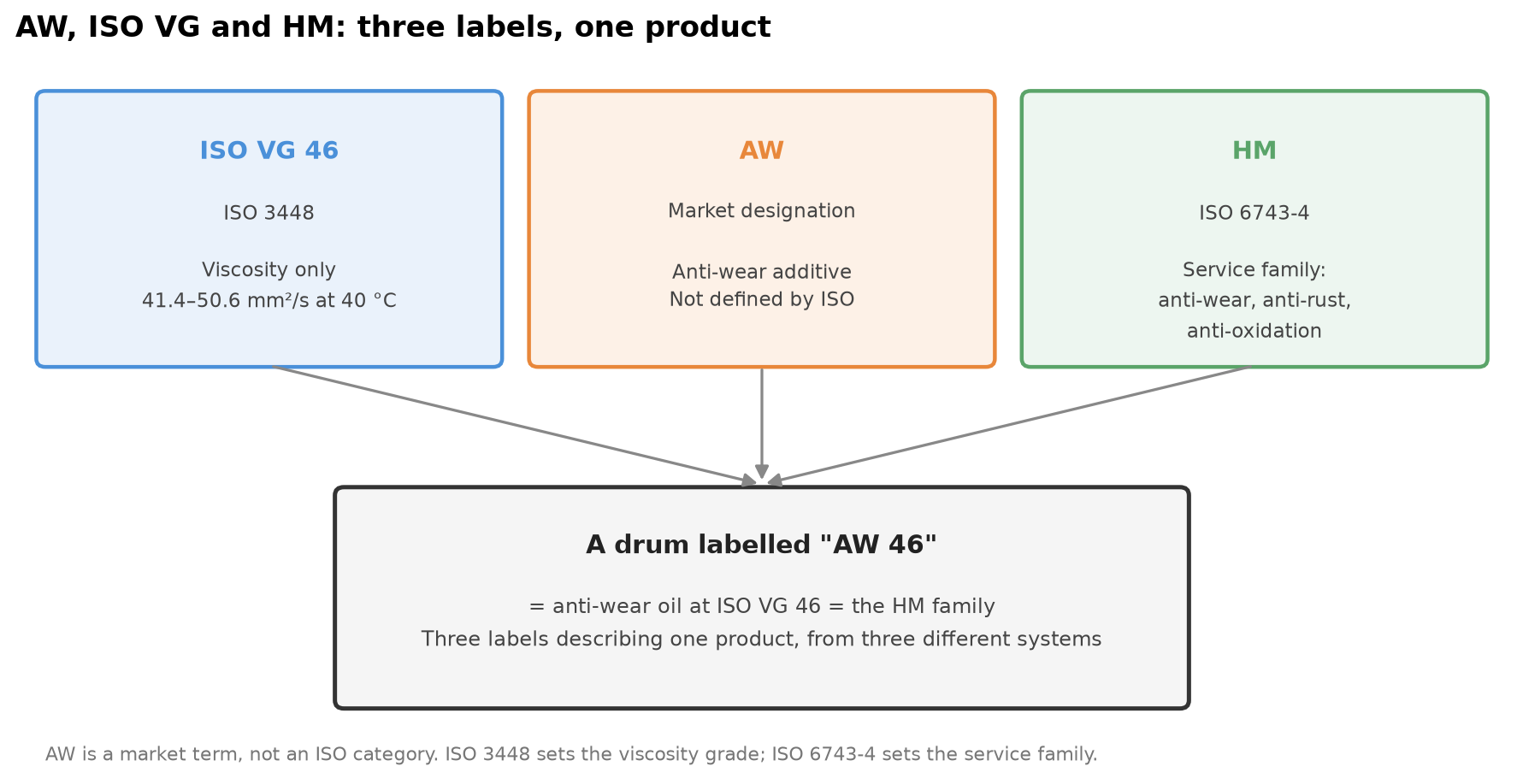

AW, ISO VG и HM: три марки, один продукт
Покупатели, интересующиеся разницей между ISO 46 и AW 46, задают вполне резонный вопрос, поскольку на рынке используются оба термина без объяснений.
- ISO VG 46 это класс вязкости из ISO 3448. В нем описывается вязкость при 40°C и ничего не говорится о добавках.
- AW Это рыночное обозначение, означающее «противоизносное». Оно не определено стандартом ISO. Оно указывает на то, что масло содержит пакет противоизносных присадок, обычно на основе цинка, которые защищают поверхности насоса под нагрузкой.
- Его Величество это семья военнослужащих из ISO 6743-4 Охватывает рафинированные минеральные масла с противоизносными, антикоррозионными и антиоксидантными свойствами. Китайские производители используют соответствующее обозначение L-HM, как и у нас. гидравлическое масло высокого давления, предотвращающее износ техническая спецификация.
Таким образом, масло, обозначенное как AW 46 в одном каталоге и L-HM 46 в другом, на уровне семейства, представляет собой один и тот же продукт. Эквивалентность сохраняется как категория, а не как сертификация: два масла HM могут соответствовать одному и тому же определению семейства и при этом отличаться по качеству присадок, фильтруемости и сроку службы при окислении. Рассматривайте название семейства как отправную точку, а затем изучайте технический паспорт.
Выбор по температуре и оборудованию.
Руководство производителя является основным источником информации. Если в нем указан диапазон значений, а не единая категория, или если машина была перемещена в другой климат, то именно по этому руководству следует работать.
| Выбирать | Когда | Типичное оборудование |
|---|---|---|
| AW32 | Низкие температуры окружающей среды, высокоскоростные насосы, ограниченное пространство, системы, где поток при холодном пуске имеет первостепенное значение. | Станки, высокоскоростные лопастные насосы, комнатные растения для охлаждения |
| AW46 | Умеренные температуры, общее промышленное применение, значение по умолчанию, если руководство допускает определенный диапазон. | Литье под давлением, прессы, большинство видов заводской гидравлики |
| AW68 | Высокая температура окружающей среды или высокая рабочая температура, большие нагрузки, медленная работа оборудования, устаревшие системы с изношенными зазорами. | Сталелитейные заводы, оборудование для работы на открытом воздухе в жарком климате, тяжелые прессы. |
В дополнение к этой таблице необходимо внести две корректировки. Система, работающая при температуре выше расчетной, теряет вязкость при нагреве, поэтому повышение класса может компенсировать это. Делайте это только после исключения фактической причины перегрева, что является отдельной диагностикой, описанной в [ссылка на соответствующий раздел]. перегрев гидравлической системы. Система, способная запускаться при температурах значительно ниже нуля, может нуждаться в функции, которой нет в линейке AW, и именно это ограничение рассматривается в следующем разделе.
Что не отражено в оценке

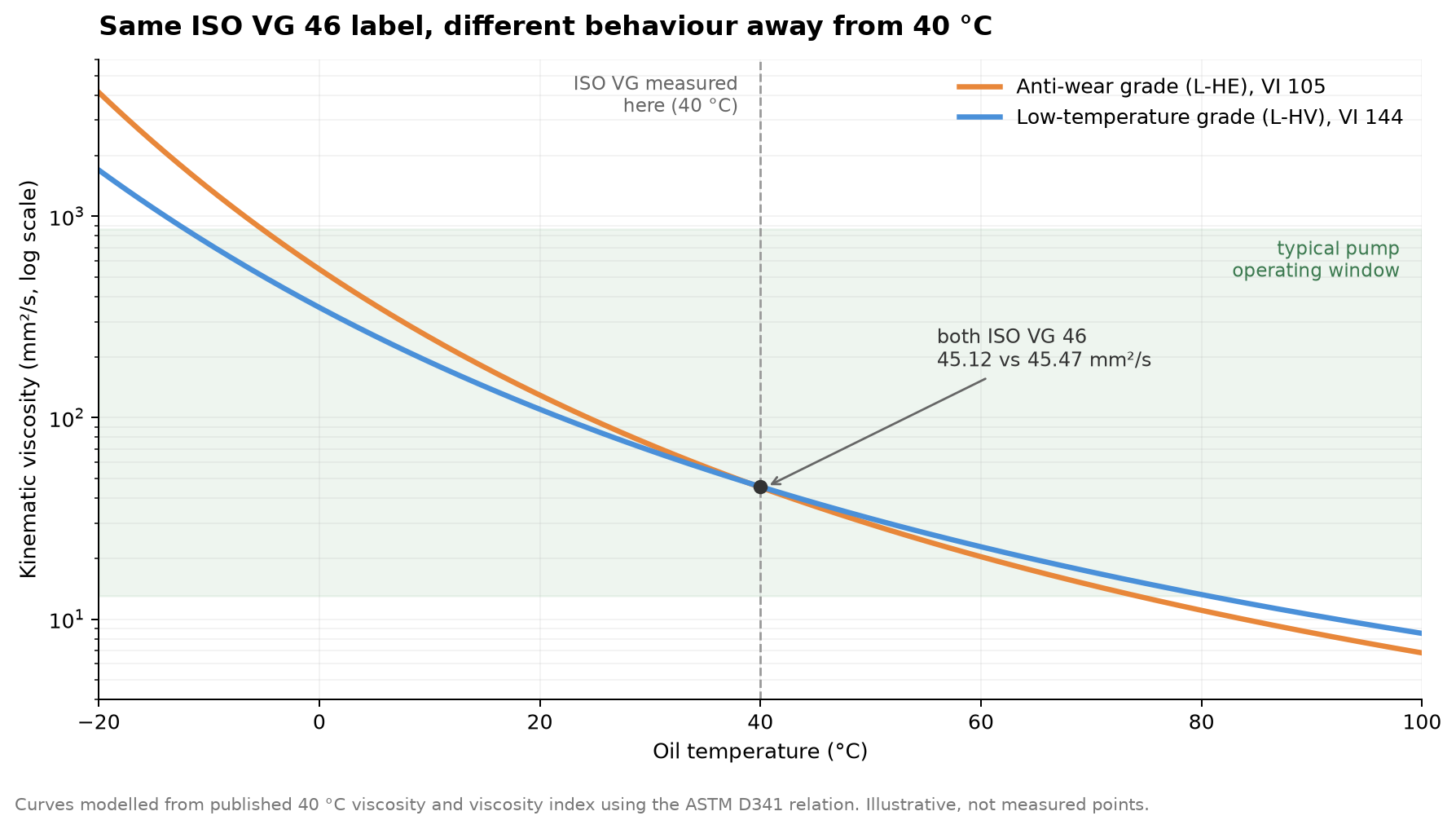

Вот типичная ошибка, которая подводит опытных покупателей. Два масла могут иметь одинаковую маркировку AW 46, находиться в одном и том же диапазоне ISO 3448, но вести себя совершенно по-разному при температуре выше 40°C.
Это измеренные значения для двух гидравлических масел, находящихся в текущем производстве, оба соответствуют стандарту ISO VG 46:
| Объект недвижимости соответствует стандарту ISO VG 46. | Износостойкость (класс L-HE) | Низкотемпературный класс (L-HV) |
|---|---|---|
| Кинематическая вязкость при 40 °C | 45,12 мм²/с | 45,47 мм²/с |
| Индекс вязкости | 105 | 144 |
| Температура застывания | −21°C | −49°C |
| Температура вспышки (в открытом состоянии) | 226°C | 205°C |
При 40°C эти два масла практически неотличимы друг от друга, и на этикетке марки они обозначены как взаимозаменяемые. Однако индекс вязкости говорит об обратном: 105 против 144 означает, что масло для низких температур сохраняет пригодную для использования вязкость в гораздо более широком диапазоне. Температуры застывания различаются на 28°C. В машине, которая запускается при −25°C, одно из этих масел течет, а другое нет, и ни одна часть обозначения AW 46 не предупреждает об этом.
Именно поэтому индекс вязкости и температура застывания указываются в заказе на покупку наряду с маркой. Полное сравнение противоизносных составов с составами с высоким индексом вязкости приведено в [ссылка на документ]. Гидравлическое масло L-HM против L-HV, а концепция окон, лежащая в основе оценок, изложена в Таблица классов вязкости ISO.
Во сколько на самом деле обходятся ошибки
Ошибки в оценках редко проявляются сами собой. Они проявляются как симптомы, которые затем списываются на отдельные компоненты.
Слишком тонкий для таких условий. Масляная пленка истончается под нагрузкой и давлением, увеличивается контакт металла с металлом, и возрастает внутренняя утечка через изношенные зазоры. Утечка преобразует энергию насоса в тепло, а не в работу, поэтому система работает при более высокой температуре, что еще больше разжижает масло. Износ насоса ускоряется, и эффективность падает еще до того, как произойдет какой-либо очевидный отказ.
Слишком густая растительность для таких условий. При холодном пуске снижается производительность, насос может кавитировать, пытаясь перекачать масло, а трение жидкости генерирует собственное тепло. Реакция становится вялой, а кавитационное повреждение входного отверстия насоса носит кумулятивный и необратимый характер.
Оба варианта приводят к одному и тому же результату: перегрев системы и сокращение срока службы насоса. Именно поэтому по одному симптому невозможно определить, в чем именно заключалась ошибка. Диапазон температур и инструкция по эксплуатации могут это сделать.
За пределами диапазона AW
Семейство AW охватывает большинство промышленных гидравлических систем, но три ситуации выходят за его рамки.
Настоящий холодный климат. При температуре окружающей среды ниже примерно −25 °C стандартное противоизносное масло слишком густое, чтобы прокачиваться при запуске двигателя, независимо от его марки. Высоковязкостная формула, например, Низкотемпературное гидравлическое масло L-HV предназначен для этого, и Масло L-HS для экстремально низких температур дополнительно повышает температуру застывания.
Риск возгорания. Вблизи печей, литейных цехов или расплавленного металла минеральное масло представляет опасность независимо от его марки. Огнестойкие и менее легковоспламеняющиеся жидкости образуют отдельную группу. ISO 12922, со своими собственными компромиссами в отношении совместимости уплотнений и ограничений насоса.
Высокие требования к чистоте. Сервоклапаны и пропорциональные системы выходят из строя при загрязнении раньше, чем при изменении вязкости. Высококачественная среда, обладающая высокой степенью чистоты, например, Л-ХЭ Определяется степенью фильтрации и классом чистоты, а не номером AW.
Что указать в заказе на покупку
Указание только класса не является полным описанием продукта. Полный запрос включает в себя:
- Класс вязкости ISO: 32, 46 или 68, взято из руководства по эксплуатации оборудования.
- Семья военнослужащихHM означает стандартную износостойкость, HV — широкий диапазон рабочих температур, или собственная спецификация производителя оборудования, если она указана.
- Показатель вязкости и температура застывания: два параметра, определяющие поведение при холодном пуске, и те, которые скрывает оценка.
- Система требует одобрения любого производителя оборудования (OEM).Производители насосов публикуют собственные требования к рабочим жидкостям, и эти требования имеют приоритет над общими правилами классификации.
- Технический паспорт для конкретного сорта и партии. Поставщик, который не может изготовить изделие указанного качества, заслуживает более пристального внимания. Более подробный контрольный список содержится в нашем документе. руководство по поиску поставщиков смазочных материалов.
Часто задаваемые вопросы
Является ли AW 46 тем же самым, что и ISO 46? Не совсем. ISO VG 46 обозначает только класс вязкости. AW 46 означает противоизносное масло этого класса. Каждое масло с индексом AW 46 соответствует ISO VG 46, но масло ISO VG 46 не обязательно является противоизносным составом.
Можно ли использовать AW46 вместо AW32? Только если это разрешено руководством по эксплуатации оборудования. Шлам AW46 гуще, поэтому ухудшается поток при холодном пуске и возрастает гидротрение. В оборудовании, рассчитанном на использование AW32 в условиях низкой температуры, замена обычно приводит к снижению эффективности, а не к немедленному повреждению, но это все равно является отклонением от спецификации.
Можно ли смешивать AW32 и AW46? Смешивание двух противоизносных масел одного типа и класса обычно допустимо в экстренных случаях, но в результате получается масло промежуточной вязкости, не соответствующее ни одному из классов. Это способ закончить смену, а не способ работы системы. Слейте старое масло и залейте масло указанного класса.
В чём разница между AW32 и AW46 в одном предложении? Толщина при 40°C, и ничего больше в обозначении.
Какой класс встречается чаще всего? AW46 (ISO VG 46) — это стандартный промышленный материал общего назначения для умеренных температур, поэтому он наиболее широко представлен на складах.
Означает ли более высокое значение AW лучшую защиту? Нет. Это число обозначает класс вязкости, а не показатель качества или защиты. Противоизносные свойства определяются пакетом присадок и указываются в техническом паспорте, а не закодированы в классе.
Источники
- ISO 3448 — Промышленные жидкие смазочные материалы, классификация вязкости ISO. Определяет указанные выше диапазоны VG 32, 46 и 68.
- ISO 6743-4 — Классификация гидравлических жидкостей по группам применения, включая семейства HM и HV.
- Показатели вязкости, индекса вязкости, температуры застывания и температуры вспышки для сравнения по стандарту ISO VG 46: технические паспорта нефтехимической компании Zhongtian для L-HE и L-HV, текущий объем производства.
